  • 产品名称: SPZ-270系列配砟整形车
  • 产品型号:
  • 发布时间: 2019-11-22
  • 专利号:
  • 产品简介:
  • 浏览次数:

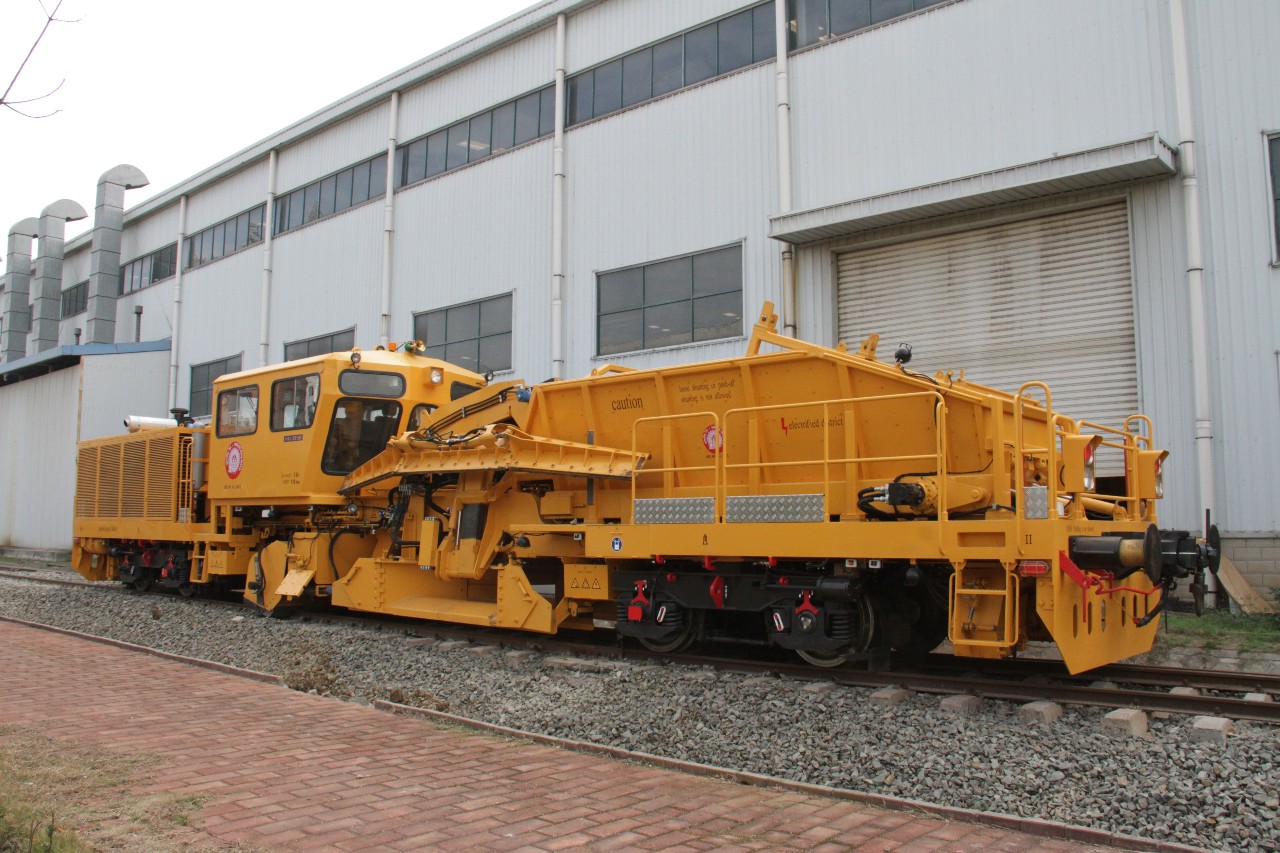

SPZ-270 型配砟整形车是铁路新线建设、线路大修和维修机械化施工作业中主要的配套机械之一,具有对道床进行配砟、整形和清扫轨枕面等作用。

该车通常与抄平起拨道捣固车、动力稳定车一起组成线路维修机组,或与清筛机、抄平起拨道捣固车、动力稳定车一起组成线路大修机组,其中配砟整形车或作业于清筛机与捣固车之间,或在捣固车之后,并于最后将道床整理成形,同时将散落在轨枕或扣件上的道砟清扫干净。

SPZ-270 型配砟整形车是集机、电、液、气于一体的自行式线路机械,采用液力+液压传动,其主要结构包括动力传动系统、主车架、车钩缓冲装置、驾驶室、转向架、制动系统、电气系统、液压系统、气动系统、中犁、侧犁、枕面清扫装置、垂直清扫装置、储砟斗等组成。



SPZ-270 型配砟整形车的工作装置由中犁、侧犁、枕面清扫装置、垂直清扫装置、储砟斗等组成,其工作原理就是由中犁和侧犁完成道床的配砟及整形作业,使作业后的道床布砟均匀,并按线路的技术要求使道床断面成形。清扫装置将作业过程中残留于轨枕上的道砟清扫干净,通过横向输送带抛向边坡;垂直清扫器用于将轨侧和扣件处的道砟扫入轨枕盒。



**主要技术参数**   1. **作业性能参数**     - 最大配作宽度: 3800mm     - 最大整形宽度: 7200mm     - 最大清扫宽度: 2700mm     - 整形道床边坡: 可调     - 作业速度: 0~12km/h     - 作业最小曲线半径: 176m   2. **整车技术参数**     - 发动机型号: QSNT-C360S30 (269kw/2100rpm)     - 最高自运行速度: 80km/h     - 最高连挂运行速度: 100km/h     - 通过最小曲线半径: 150m     - 通过最大坡度: 30‰     - 轮径: 864mm (全磨耗: 824mm)
